DEFINICION :

Transistor Bipolar. El transistor bipolar de uniones, conocido también por BJT (siglas de su denominación inglesa Bipo-lar Junction Transistor), es un dispositivo de tres terminales denominados emisor, base y colector.

La propiedad más destacada de este dispositivo es que aproxima una fuente dependiente de corriente: dentro de ciertos márgenes, la corriente en el terminal de colector es controlada por la corriente en el terminal de base. La mayoría de funciones electrónicas se realizan con circuitos que emplean transistores, sean bipolares o de efecto de campo, los cuales son los dispositivos básicos de la electrónica moderna.

la corriente de salida en el transistor es controlada por el colector en el terminal .todo también debido a la tecnología actual .

CONFIGURACION DE TRANSISTOR BJT:

Las 3 configuraciones básicas de los transistores (BJT)

Posted on 26 septiembre 2018 by Jose Francisco | Comentarios desactivados

Los transistores bipolares son amplificadores de corriente ideales. Cuando se aplica una pequeña señal al terminal de entrada, en los terminales de salida aparece una reproducción ampliada de esta corriente. Aunque la señal de entrada puede acoplarse al dispositivo de varias formas, solamente las tres configuraciones básicas (base común, emisor común y colector común) resultan útiles en la práctica.

algunos transistores aplicándole señal en entrada ,en la salida del terminal dará una señal mayor.

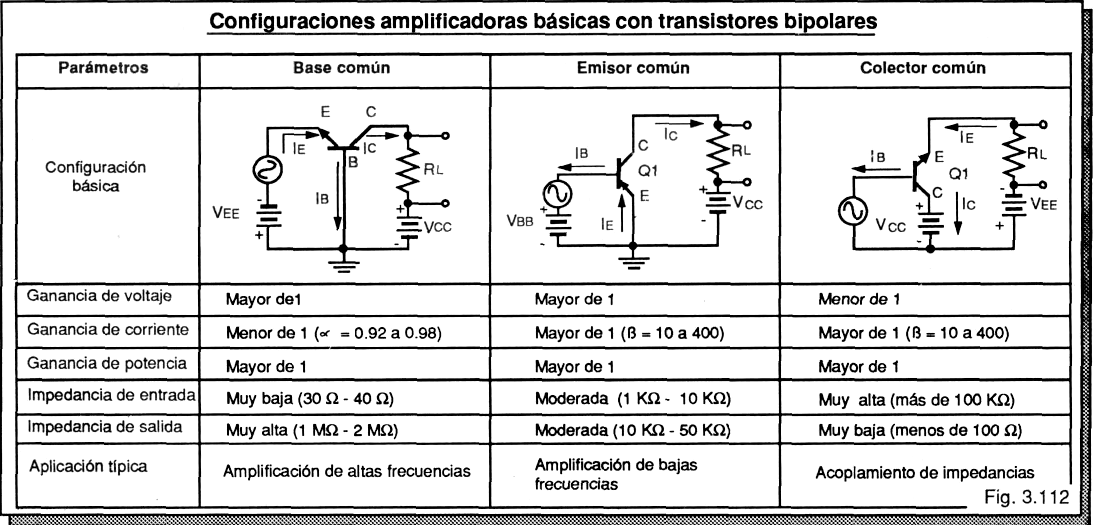

fig. 1 Resumen de configuraciones de los transistores

[CLIC sobre la imagen PARA VERLA MÁS GRANDE]

Montaje en Base Común

En la figura 2 se muestra un amplificador base común práctico. La señal se inyecta al emisor a través de Ci y se extrae amplificada por el colector vía Co. La base, conectada dinámicamente a tierra a través de Cb, actúa como elemento común a los circuitos de entrada y de salida. Las señales de entrada y de salida siempre están en fase.

fig. 2. Amplificador en base común

Los condensadores Ci y Co actúan como condensadores de paso o de acoplamiento. Su objetivo es eliminar el nivel de corriente continua presente a la entrada o a la salida y transferir sólo las señales de audio propiamente dichas. El condensador Cb actúa como condensador de deriva (bypass). Su objetivo es mantener estable el voltaje de polarización de la base, enviando a tierra cualquier variación. Las resistencias RB1, RB2, RC y RE polarizan correctamente las uniones del transistor y fijan el punto de trabajo del amplificador.

El circuito presenta una baja impedancia de entrada (entre 0.5 Ohm y 50 Ohm) y una alta impedancia de salida (entre 1 kOhm. y 1 MOhm). Las ganancias de voltaje y de potencia pueden ser altas, del orden de 150 o más, dependiendo de la Beta del transistor. La ganancia de corriente es inferior a 1 (entre 0.95 y 0.995).

Montaje en Emisor Común

En la figura 3 se muestra un amplificador emisor común práctico. La señal se inyecta a  la base a  través de Ci y se recibe amplificada del colector vía Co. El emisor, conectado dinámicamente a tierra a través de ce, actúa como elemento común a los circuitos de entrada y de salida. Observe que en este modo de conexión, las señales de entrada y de salida siempre están en oposición de fase.

fig. 3. Amplificador en emisor común

Nuevamente, Ci y Co actúan como condensadores de acoplamiento y ce como condensador de deriva. Las resistencias RB1, RB2, RC y RE polarizan adecuadamente el transistor y fijan su punto de trabajo. Note que este circuito, como el anterior, utiliza la estrategia de polarización universal o por divisor de voltaje.

La impedancia de entrada de este montaje es del orden de 20 W a 5 kW. y la impedancia de salida del orden de 50 W a 50 kOhm,. El circuito proporciona simultáneamente ganancia de corriente y de voltaje. La ganancia de potencia puede llegar a ser relativamente alta, del orden de 10.000. Típicamente, la ganancia de corriente es el orden de 50. Esta es la configuración más utilizada en la práctica.

Montaje en Colector Común

En la figura 4 se muestra un amplificador colector común práctico. La señal se introduce por la base a través de Ci y se extrae por el emisor vía Co. El colector, conectado dinámicamente a tierra a través de Ce, actúa como elemento común a los circuitos de entrada y de salida. Las señales de entrada y de salida siempre están en fase. El montaje se denomina también seguidor de emisor.

El amplificador colector común se caracteriza por tener una alta impedancia de entrada y una baja impedancia de salida. La ganancia de voltaje es siempre menor que 1 y la de potencia es normalmente inferior a la que se obtiene con las configuraciones base común o emisor común. Este montaje se utiliza principalmente como adaptador de impedancias.

fig. 4. Amplificador en colector común

Montaje como Amplificador Diferencial

Una variación importante de los tres tipos fundamentales de amplificadores discutidos anteriormente es el amplificador diferencial. En este caso, el voltaje de salida es proporcional a la diferencia, con respecto a tierra, entre los voltajes aplicados a los terminales de entrada. En la figura 5, por ejemplo, se muestra un amplificador diferencial clásico con entradas y salidas balanceadas.

fig. 5. Amplificador diferencial

3 Configuraciones de los transistores de unión bipolares (BJT)

APLICACIONES DE TRANSISTOR BJT:

Aplicaciones de los Transistores

Los transistores tienen multitud de aplicaciones, entre las que se encuentran:

• Amplificación de todo tipo (radio, televisión, instrumentación)
• Generación de señal (osciladores, generadores de ondas, emisión de radiofrecuencia)
• Conmutación, actuando de interruptores (control de relés, fuentes de alimentación conmutadas, control de lámparas, modulación por anchura de impulsos PWM)
• Detección de radiación luminosa (fototransistores)

Los transistores de unión (uno de los tipos más básicos) tienen 3 terminales llamados Base, Colector y Emisor, que dependiendo del encapsulado que tenga el transistor pueden estar distribuidos de varias formas.

algunas aplicaciones de los transistores es de amplificar ondas

dar la poralizacion correcta .genera la señal esta hecho se sustrato d ilicio en realidad ayuda mucho

en lo circuitos electrónicos como en los celulares aumenta el volumen y la amplificación cuando se le conecta al equipo o bufet.

DISEÑO DE CIRCUITO DE POLARIZACION DEL TRANSITOR BJT:

Circuitos de polarización:  Ejemplos de circuitos de polarización de BJTsRecta de carga estáticaRelación I – V del circuito aplicado a la salida del transistor. Con el transistor en emisor común es la relación IC – VCE .Punto de trabajo, Q Son los valores de corriente y tensión concretos que se obtienen al polarizar el transistor con un circuito . En activa directa viene dado por (IC,VCE).Misión del circuito de polarización Situar el punto de trabajo en la zona activa directa. Mantener el punto de trabajo estable frente a variaciones de b, temperatura .. . Circuito de polarización con divisor de tensión      – Recta de carga         – Punto de trabajo         – Estabilidad de Q        – Criterio de diseño: RE = 10RB/b Circuito con realimentación de colector     – Recta de carga             – Punto de trabajo         – Estabilidad de Q    RC >> RB/b Modelos de pequeña señal Si en un circuito con BJT s coexisten componentes de continua y señal, utilizaremos los siguientes modelos para trabajar con las componentes de señal. Los modelos son validos tanto para transistores npn como para transistores pnp. ModeloP ModeloP s implificadosEn numerosas ocasiones podemos trabajar con modelos más simples.Es habitual hacer las aproximaciones ržm = ∞ y ro = ∞ Configuraciones especiales BJT como diodo Un BJT con la base y el colector cortocircuitados se comporta como un  diodo:        En pequeña señal puede ser sustituido  por una resistencia de valor 1/gm.Par Darlington El par Darlington se comporta como un único transistor con bD muy alta :bD = b1b2 + b1 + b2 ≈ b1b2Tensión base-emisor del Darlington: VBE,D ≈ 1,4V El multiplicador VBE El multiplicador VBE introduce una caída de potencial fija entre sus terminales, independiente de la corriente que circula.

hay transistores que dan su polarización correcta con solo un generador .
